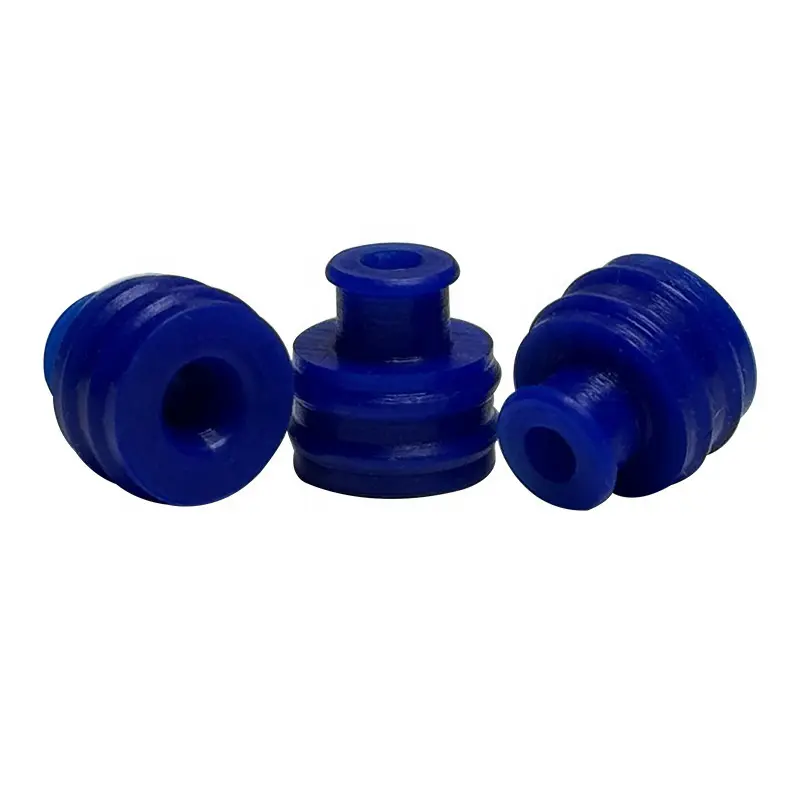

Selo de fio único impermeável azul

Em que situações você precisaria de um selo de fio único azul à prova d'água?

O chicote elétrico tem que passar pelo conector, mas quando a água entra no orifício de saída, os terminais ficam verdes e os sinais ficam confusos.

Dirigindo na chuva, usando uma mangueira de lavagem de carro de alta pressão, a água escorre ao longo do isolamento do fio até o plugue

Durante a montagem na linha de produção, esperamos que as vedações sejam fáceis de encaixar e prensar, e que mesmo que o diâmetro do fio esteja um pouco diferente, ele ainda possa ser instalado.

Sua lógica à prova d'água pode ser resumida em apenas três frases quando você a decompõe.

O fio passa primeiro pelo orifício - o orifício central adere ao isolamento do fio. Este é o primeiro selo; se a água tentar deslizar ao longo do fio, ela será bloqueada primeiro.

Compressão das costelas – três ondas de costelas no corpo principal são pressionadas nos orifícios do conector, encaixando-se em vários pontos das paredes do orifício, para que a água não encontre nenhuma abertura para escoar.

O tubo em forma de trombeta é liso – a parte superior tem um pescoço estreito com uma abertura de trombeta para orientar a direção da fiação, tornando a montagem reta e garantindo uma vedação hermética.

As três barras de reforço não servem apenas para decoração: a montagem apresenta inevitavelmente alguns desvios. Se uma barra estiver desalinhada, as outras duas ainda poderão suportá-la – esse é o objetivo de ter várias barras circulares.

Parâmetro do produto (especificação)

Perspectiva do engenheiro

Há duas coisas piores para a montagem: muito apertado e não entra, muito solto e não veda. Ter três nervuras de anel proporciona mais pontos de contato, o que usa elasticidade para acomodar as tolerâncias de diâmetro do fio – seja ele um pouco grosso ou fino, há uma nervura para apoiá-lo, de modo que a força de pressão é correta e não danifica o terminal.

Perspectiva de compra

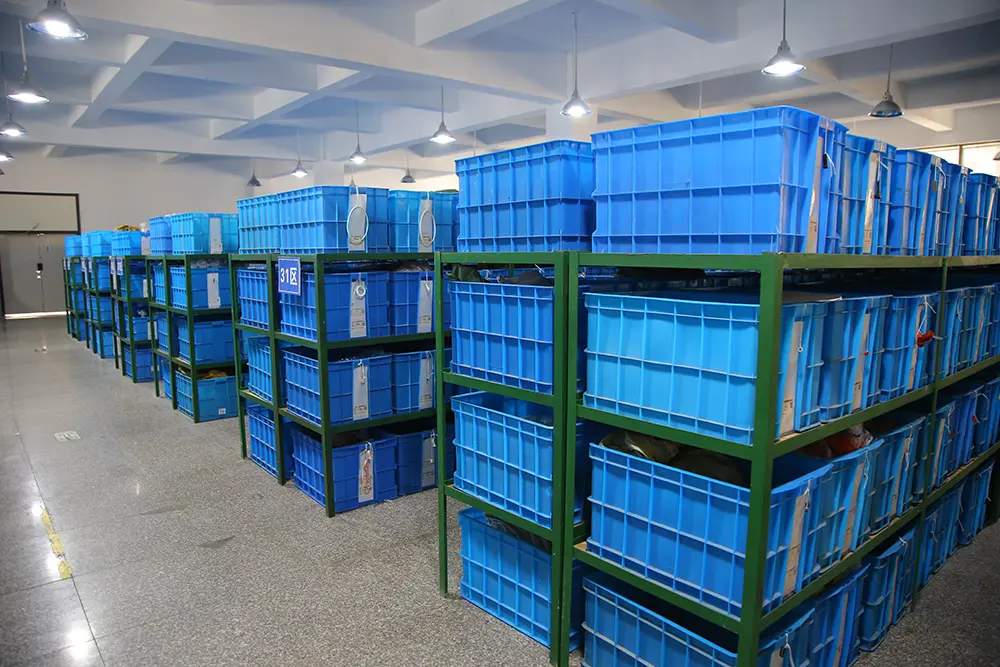

Sem desvios no processo: desenhos ou itens reais → amostras → verificação de instalação → programação de produção. Moldes regulares são mantidos em estoque e pequenos lotes podem ser encomendados. A fábrica fica em Wenzhou; você está convidado a visitá-lo para verificar os materiais, moldes e estações de inspeção - é mais confiável do que apenas ouvir uma introdução.

Perspectiva da Tecnologia de Materiais

Metade do valor de um selo vem do material. O silicone padrão recupera bem e resiste ao envelhecimento; para condições oleosas, mude para EPDM; se você precisar de resistência extra a óleo e solventes, escolha NBR. Usar o mesmo molde com materiais diferentes basicamente fornece um produto para uma condição de trabalho diferente.

Perspectiva de inspeção de qualidade

Antes de sair da fábrica, há três verificações: primeira peça quanto ao tamanho, inspeções aleatórias quanto à aparência durante o processo e uma verificação dupla do manual e do equipamento antes do envio. O processo parece simples, mas é apenas um trabalho árduo e repetitivo diário – pequenas peças, grandes problemas se algo der errado.

Desenvolvo e fabrico peças de vedação há quase 20 anos e tenho grande respeito pelos desafios de vedação relacionados à água. O GM681372 pode parecer um componente minúsculo, mas cada unidade instalada em veículos carrega um compromisso firme: bloquear eficazmente a entrada de água.
