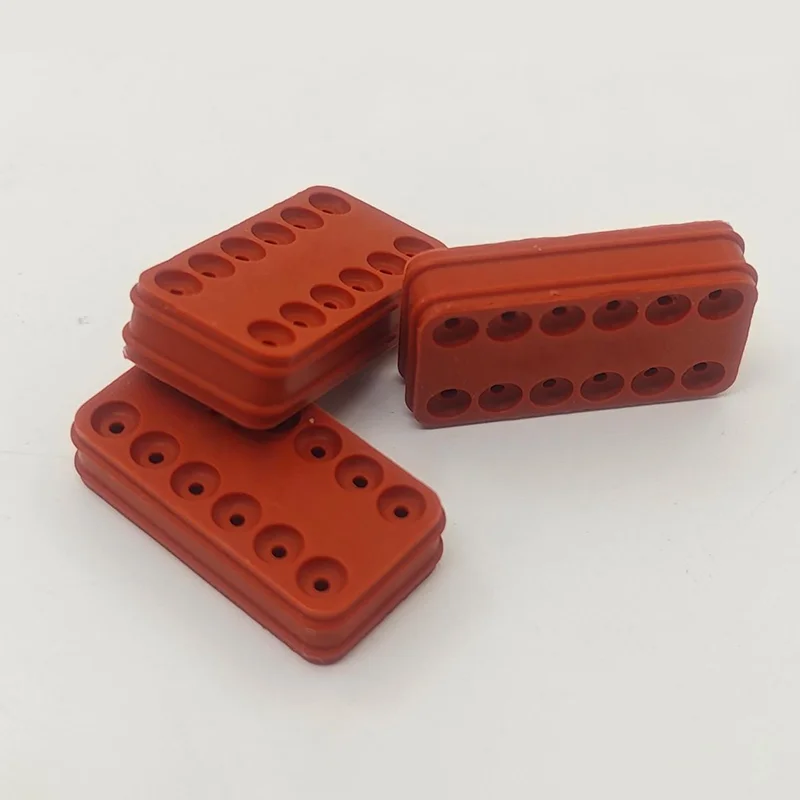

O que é uma vedação de fio de 12 pinos para conector elétrico?
A Vedação de fio de 12 pinos para conector elétricoé um componente de vedação projetado para um conector elétrico contendo doze posições de conexão individuais. Seu objetivo principal é vedar a área por onde os fios passam para dentro do invólucro do conector, ajudando a evitar que substâncias indesejadas cheguem aos terminais internos.
Ao contrário do próprio invólucro do conector, uma vedação de fio é normalmente um componente elastomérico relativamente pequeno. Seu desempenho depende muito da precisão dimensional, das características do material, da compatibilidade do diâmetro do fio, da compressão e da geometria da cavidade do conector.
Em aplicações práticas, a vedação funciona em conjunto com o invólucro do conector, terminais, fios, mecanismos de travamento e outros elementos de vedação. Portanto, um sistema de vedação completo não pode ser avaliado apenas pelo componente de borracha. A vedação do fio deve corresponder exatamente ao design do conector e às dimensões do cabo.
Para sistemas elétricos multipinos, a vedação de cada ponto de entrada do fio é particularmente importante porque uma pequena abertura ao redor do cabo pode se tornar um caminho de entrada para umidade, poeira, óleo ou outros contaminantes. Com o tempo, a contaminação pode contribuir para corrosão, desempenho elétrico instável, problemas de isolamento ou falha prematura de componentes.
Ponto-chave:Uma vedação de fio de 12 pinos não é simplesmente um anel de borracha. É um componente de vedação de precisão que deve funcionar em conjunto com o invólucro e o fio do conector para criar uma barreira ambiental confiável.
Como é estruturada uma vedação de fio de 12 pinos?
Uma solução típica de vedação de conector de 12 pinos pode conter diversas áreas de vedação correspondentes a cavidades de fios individuais. Dependendo do projeto do conector, a vedação pode ser fabricada como uma vedação de fio individual, um componente de vedação com múltiplas cavidades ou outra configuração especializada.
A área de vedação normalmente depende de interferência controlada entre o elastômero e os componentes do conector circundantes. Quando o fio é inserido corretamente, o lábio de vedação ou superfície de vedação é comprimido ao redor da capa do fio enquanto permanece firmemente posicionado dentro da cavidade do conector.
Os fatores estruturais mais importantes geralmente incluem:
- Diâmetro interno:Deve corresponder exatamente ao diâmetro do fio ou cabo aplicável.
- Diâmetro externo:Deve caber na cavidade do conector sem deformação excessiva.
- Vedação de lábios:Fornece contato controlado ao redor da superfície do fio.
- Recursos de retenção:Ajude a manter a vedação posicionada corretamente durante a montagem.
- Espessura do material:Influencia a compressão, flexibilidade e comportamento de vedação a longo prazo.
- Geometria geral:Deve corresponder ao invólucro do conector e à configuração do terminal.
Como pequenos desvios dimensionais podem afetar o desempenho da vedação, a moldagem precisa e o controle de qualidade consistente são importantes para aplicações de produção.
O que uma vedação de fio de 12 pinos faz?
A principal função é criar uma barreira ambiental ao redor do ponto de entrada do fio. No entanto, o seu valor prático vai além da simples impermeabilização.
| Função | Propósito | Benefício típico |
|---|---|---|
| Proteção contra umidade | Limita a entrada de água pelas aberturas dos fios | Reduz problemas elétricos relacionados à umidade |
| Proteção contra poeira | Restringe a contaminação por partículas | Ajuda a manter as cavidades dos conectores mais limpas |
| Resistência a contaminantes | Fornece uma barreira contra contaminantes ambientais selecionados | Melhora a durabilidade do conector |
| Vedação da interface do fio | Mantém contato entre a vedação e a capa do fio | Suporta proteção ambiental consistente |
| Suporte de vibração | Mantém contato de vedação durante o movimento mecânico | Ajuda a reduzir vazamentos causados por vibração |
| Resistência à temperatura | Mantém as propriedades de vedação dentro da faixa de temperatura especificada | Suporta operação em ambientes exigentes |
O nível de proteção real depende do sistema completo do conector, incluindo projeto do invólucro, condição de acoplamento, dimensões do fio, material de vedação, qualidade de montagem e requisitos de teste. Portanto, uma vedação nunca deve ser especificada independentemente do sistema de conector pretendido.
Quais materiais são comumente usados?
A seleção do material é uma das decisões mais importantes ao desenvolver ou adquirir uma vedação de arame. Diferentes ambientes elétricos expõem os componentes de vedação a diferentes combinações de temperatura, umidade, óleos, produtos químicos, vibração e estresse mecânico.
| Tipo de material | Características Típicas | Aplicações potenciais |
|---|---|---|
| Borracha de silicone | Flexível, bom desempenho de temperatura, adequado para muitas aplicações de vedação elétrica | Automotivo, sensores, conectores elétricos |
| EPDM | Bom intemperismo e resistência ambiental | Aplicações externas e automotivas |
| NBR | Útil onde é necessária resistência a certos óleos e substâncias à base de petróleo | Ambientes industriais e automotivos |
| FKM | Alta resistência química e à temperatura para ambientes exigentes | Sistemas automotivos e industriais especializados |
A borracha de silicone é frequentemente considerada para vedação de conectores elétricos porque sua flexibilidade permite que ela se adapte às capas dos fios, mantendo o contato de vedação durante as mudanças de temperatura. No entanto, o material correto deve sempre ser selecionado de acordo com o ambiente operacional real, em vez de simplesmente escolher a opção mais comumente usada.
Dica de seleção de materiais:Avalie a temperatura, a exposição química, o comportamento de compressão, a compatibilidade da capa do fio, a vida útil esperada e as condições ambientais antes de confirmar o composto de borracha.
O que deve ser considerado ao selecionar um?
A escolha de uma vedação de fio de 12 pinos envolve mais do que combinar o número de posições do conector. Compradores e engenheiros devem confirmar todos os requisitos dimensionais e ambientais antes de fazer um pedido de produção.
-
Diâmetro do fio
Confirme o diâmetro externo real do isolamento do fio. Uma vedação projetada para um diâmetro significativamente diferente pode criar compressão insuficiente ou força de montagem excessiva. -
Dimensões da cavidade do conector
A geometria externa da vedação deve corresponder exatamente à cavidade do conector. -
Material de borracha
Selecione o composto de acordo com temperatura, umidade, produtos químicos, óleos, exposição UV e outros fatores ambientais. -
Dureza
A dureza da borracha afeta a força de inserção, compressão, flexibilidade e contato de vedação. -
Faixa de temperatura
As temperaturas operacionais mínimas e máximas esperadas devem ser definidas antes da aprovação do material. -
Requisito de proteção ambiental
Determine o nível de proteção ambiental necessário para o conjunto completo do conector. -
Processo de montagem
A inserção manual, a montagem automatizada do chicote, a crimpagem do terminal e o acoplamento do conector podem impor requisitos diferentes à vedação. -
Volume de produção
Projetos de alto volume podem justificar ferramentas dedicadas e processos de moldagem otimizados, enquanto aplicações de baixo volume podem exigir diferentes estratégias de desenvolvimento.
Onde são usadas as vedações de fio de 12 pinos?
Uma configuração de vedação de 12 pinos pode ser usada sempre que vários circuitos elétricos precisarem passar por um conector, mantendo a proteção ambiental.
- Chicotes elétricos automotivos:Compartimentos do motor, componentes eletrônicos da carroceria, sistemas de iluminação, sensores, módulos de controle e outros sistemas elétricos do veículo.
- Veículos elétricos:Interfaces elétricas de baixa tensão selecionadas, sensores, sistemas de controle e equipamentos elétricos auxiliares.
- Equipamentos industriais:Máquinas, sistemas de automação, gabinetes de controle, sensores, motores e equipamentos móveis.
- Maquinaria agrícola:Equipamento exposto a lama, chuva, poeira, vibração e mudanças de temperatura.
- Máquinas de construção:Equipamento pesado que exige conexões elétricas duráveis em ambientes externos exigentes.
- Sistemas elétricos externos:Equipamento exposto à chuva, poeira, umidade e mudanças nas condições ambientais.
- Equipamentos eletrônicos especializados:Aplicações que exigem fiação multicircuito compacta com vedação ambiental.
A aplicação exata determina o material necessário, as dimensões, a estrutura de vedação e o método de validação. Um componente adequado para um sistema de controle interno protegido pode não ser adequado para um compartimento de motor exposto ou para uma máquina externa de serviço pesado.
Como deve ser instalada uma vedação de fio?
A instalação correta é essencial porque mesmo uma vedação de alta qualidade pode perder sua eficácia se for danificada, posicionada incorretamente ou combinada com um fio inadequado.
- Inspecione o selo:Verifique se há cortes, rachaduras, deformações, rebarbas, contaminação ou outros defeitos visíveis.
- Confirme a compatibilidade do fio:Verifique se o diâmetro do fio corresponde à faixa de vedação especificada.
- Prepare o fio:Certifique-se de que a capa do fio esteja limpa e sem danos.
- Posicione a vedação corretamente:Certifique-se de que o componente de vedação esteja orientado de acordo com o projeto do conector.
- Insira o terminal com cuidado:Evite rasgar ou enrolar o lábio de vedação durante a inserção do terminal.
- Verifique a retenção do terminal:Confirme se o terminal atingiu a posição correta e o mecanismo de travamento.
- Inspecione a montagem final:Verifique a posição da vedação e a condição de acoplamento do conector antes de testar.
Para produção automatizada, a vedação também deve ser avaliada quanto à compatibilidade com equipamentos de inserção, ferramentas, velocidade de montagem e requisitos de lubrificação. A força de inserção excessiva pode danificar a vedação ou o fio, enquanto a compressão insuficiente pode reduzir a proteção ambiental.
Que problemas um selo mal selecionado pode causar?
Muitos problemas de vedação de conectores originam-se de uma incompatibilidade entre a vedação e a aplicação real, e não do próprio conceito do sistema de vedação.
| Problema potencial | Possível causa | Prevenção Recomendada |
|---|---|---|
| Entrada de água ou umidade | Dimensões incorretas ou compressão insuficiente | Verifique as dimensões do fio e da cavidade |
| Rasgo de selo | Força de inserção excessiva ou arestas vivas | Revise as ferramentas de montagem e a geometria dos componentes |
| Movimento do fio | Má retenção ou estrutura de vedação inadequada | Verifique a compatibilidade do conector e da vedação |
| Endurecimento ou rachadura | Material inadequado para o ambiente operacional | Selecione um composto de borracha compatível |
| Força de montagem excessiva | Tamanho incorreto do selo ou interferência excessiva | Otimize dimensões e dureza |
| Deformação prematura da vedação | Compressão de longo prazo ou exposição à temperatura | Avalie o comportamento da compressão e as condições de serviço |
Estas questões demonstram por que as decisões de compra devem basear-se em especificações técnicas completas e não apenas no preço ou na aparência.
Como a fabricação personalizada melhora a vedação do conector?
Os componentes de vedação padrão são práticos quando as dimensões do conector e do fio já correspondem a um projeto estabelecido. No entanto, muitos projetos OEM e industriais exigem geometria personalizada devido a cavidades especiais de conectores, diâmetros de fio incomuns, espaço de instalação limitado ou condições ambientais exigentes.
A fabricação personalizada permite que o perfil de vedação, dimensões, material, dureza, cor e processo de produção sejam desenvolvidos de acordo com a aplicação do cliente.
Por exemplo, um projeto personalizado de vedação de fio de 12 pinos pode exigir:
- Diâmetros internos personalizados para diferentes especificações de fio
- Geometria externa especial para um invólucro de conector proprietário
- Diferentes designs de lábios de vedação
- Dureza específica da borracha
- Cores personalizadas para identificação de circuitos
- Seleção de materiais com base na temperatura ou exposição química
- Ferramentas desenvolvidas a partir de desenhos, amostras ou dados 3D
- Controle dimensional consistente para produção de alto volume
Tecnologia de borracha Co. de Zhejiang Guoming, Ltd.pode ser considerado ao adquirir componentes de vedação de borracha personalizados para aplicações de conectores elétricos. Para projetos OEM, fornecer informações técnicas completas no início do desenvolvimento pode ajudar a reduzir ciclos de amostragem desnecessários e melhorar a comunicação entre o projetista do conector, o fabricante do selo e a equipe de montagem.
O que os compradores devem perguntar a um fabricante de vedação de arame?
Antes de selecionar um fornecedor, as equipes de compras devem estabelecer uma lista de verificação técnica clara. Isso ajuda a evitar que um componente que parece correto seja usado em um aplicativo inadequado.
✓ Quais materiais de borracha estão disponíveis?
✓ Que faixa de diâmetro de fio a vedação pode acomodar?
✓ O fornecedor pode fabricar conforme desenhos ou amostras?
✓ O fornecedor pode desenvolver ferramentas personalizadas?
✓ Quais tolerâncias dimensionais podem ser mantidas?
✓ Para quais temperaturas e condições ambientais o material foi projetado?
✓ As amostras de produção podem ser fornecidas antes da produção em massa?
✓ Quais procedimentos de inspeção de qualidade estão disponíveis?
✓ O fornecedor pode suportar a produção OEM de grande volume?
✓ O fornecedor consegue fornecer qualidade consistente de lote a lote?
Para programas industriais e automotivos, os compradores também devem considerar a consistência da produção, a rastreabilidade, a comunicação técnica, o gerenciamento de ferramentas, a embalagem, a capacidade de entrega e a estabilidade do fornecimento a longo prazo.
Um relacionamento confiável com o fornecedor deve ir além da primeira amostra. O desempenho do conector a longo prazo depende da manutenção das propriedades estáveis do material, da precisão dimensional e dos controles de produção em vários lotes.
Perguntas frequentes
Qual é o objetivo principal de uma vedação de fio de 12 pinos para conector elétrico?
Seu objetivo principal é vedar os pontos de entrada dos fios em um conector elétrico de 12 posições e reduzir a penetração de água, poeira e outros contaminantes ambientais no sistema do conector.
A borracha de silicone é adequada para vedação de fio de 12 pinos?
A borracha de silicone pode ser adequada para muitas aplicações de vedação de conectores elétricos devido à sua flexibilidade e desempenho de temperatura. No entanto, a escolha final do material deve ser baseada nos requisitos reais de temperatura, químicos, mecânicos e ambientais.
Uma vedação de fio de 12 pinos torna todo o conector à prova d’água?
Não por si só. A proteção ambiental depende da montagem completa do conector, incluindo o invólucro, os terminais, as vedações dos fios, as superfícies de contato, os plugues, os recursos de travamento e a qualidade da montagem.
Uma vedação de fio de 12 pinos pode ser personalizada?
Sim. Dependendo do fabricante e da aplicação, dimensões, perfis de vedação, material, dureza, cor e outras características podem ser customizados de acordo com os requisitos de engenharia.
Como escolho o tamanho correto da vedação do fio?
Comece com o diâmetro externo real do fio e as dimensões da cavidade do conector. A vedação deve fornecer compressão adequada sem criar força de inserção excessiva ou danificar a capa do fio.
As vedações de arame podem ser usadas em aplicações automotivas?
Sim. As vedações de fio são amplamente utilizadas como parte de conectores automotivos selados e sistemas de chicotes elétricos. O material e o design apropriados dependem da localização do veículo e das condições ambientais.
Por que a dureza da borracha é importante?
A dureza influencia a flexibilidade, a compressão, a força de inserção, o contato de vedação e o comportamento de deformação a longo prazo. A dureza apropriada deve ser determinada juntamente com o projeto do conector e as dimensões do fio.
Que informações devo fornecer para uma cotação de vedação de arame personalizada?
Informações úteis incluem desenhos, amostras, dimensões da cavidade do conector, diâmetro do fio, requisitos de material, temperatura operacional, condições ambientais, quantidade esperada, aplicação e quaisquer testes necessários ou especificações de qualidade.
Considerações Finais
A Vedação de fio de 12 pinos para conector elétricoé um pequeno componente com um papel importante na confiabilidade de uma conexão elétrica multicircuito. Sua eficácia depende da interação entre material, geometria, tamanho do fio, cavidade do conector, compressão, processo de montagem e condições ambientais.
Para as equipes de engenharia, o passo mais importante é definir o ambiente operacional completo antes de selecionar o material e as dimensões da vedação. Para as equipes de compras, as capacidades do fornecedor, a consistência da fabricação, o suporte à personalização e o controle de qualidade devem ser considerados juntamente com o preço unitário.
Quando um componente padrão não pode atender aos requisitos, uma vedação de fio projetada pelo OEM pode fornecer um ajuste mais preciso para o sistema de conector. Trabalhar diretamente a partir de desenhos de engenharia, amostras ou especificações dimensionais também pode ajudar os fabricantes a desenvolver uma solução de vedação que esteja melhor alinhada com a aplicação final.
Precisa de uma solução personalizada de vedação de fio de 12 pinos?
Se o seu projeto exigir uma vedação de fio de 12 pinos personalizada para conector elétrico, seleção profissional de materiais, dimensões de precisão ou componentes de vedação de borracha OEM,Tecnologia de borracha Co. de Zhejiang Guoming, Ltd.pode apoiar seu projeto desde a revisão de especificações e desenvolvimento de amostras até a produção.
